技術性能參數：

1 主要用途和適用范圍

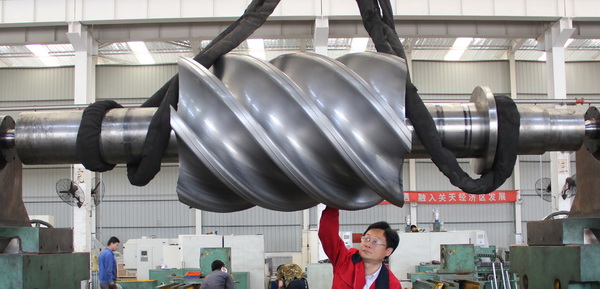

本機床采用北京FANUC公司生產的0i數控系統對縱向Z軸和車頭主軸C軸進行閉環控制，可實現三軸兩坐標聯動。采用成形銑削法專門銑削大規格螺旋面工件，可廣泛應用于空壓機、冷凍機、工業泵行業中的大規格螺旋轉子的粗、精銑削加工。

2  主要規格參數

2.1  最大加工直徑                                1050mm

2.2  最大加工長度                                3500mm

2.3  工件最大安裝長度                            4500mm

2.4  加工工件導程范圍                        1000-3500mm

2.5  加工工件頭數                                  任意

2.6  銑刀主軸中心至工件主軸中心                   950mm

      最大距離

2.7  銑刀主軸中心至工件主軸中心                   450mm

      最小距離

2.8   銑刀主軸傾斜角度最大調度 ± 60°范圍（從水平方向計）

2.9   工作臺（Z向）進給速度               0～250mm/min

2.10  工作臺（Z向）快進速度                 2000mm/min

2.11  銑頭（X向）進給速度                 0～250mm/min

2.12  銑頭（X向）快進速度                   2000 mm/min

2.13  銑刀轉速范圍（無級）                   6～50r/min

2.1   銑刀最大安裝直徑                           800mm

2.15  銑刀最小安裝直徑                           600mm

2.16  銑刀最大安裝寬度                           560mm

2.17  銑刀刀桿直徑                               180mm

2.18  尾架頂尖行程                               100mm

2.19  銑刀驅動電機功率級                         110KW

                 轉速                        750r/min

2.20  Z軸交流伺服電機         W=14KW M=14N.m N=3000r/min

2.21  X軸交流伺服電機         W=9KW M=53N.m N=3000r/min

2.22  C軸交流伺服電機         W=14KW M=75N.m N=3000r/min

2.23  數控系統主要技術數據

 控制軸數      3軸（C軸，Z軸，X軸）          最小編程單位     0.001mm

2.24  機床外形尺寸                  9500×4950×3300mm

2.25  機床最大安裝重量                       15000kg

2.26  機床重量                              約50000kg
